18-35 m²
Upptagningsyta
1:100
Fall på ledning
2-4 dagar
Tid på plats
Dagvatten från stuprör och hårdgjorda ytor behöver ofta ledas bort kontrollerat på villatomter i Kiruna där tjäle, snösmältning och täta marklager ställer krav på både djup, avvattning och magasinering. I den här typen av arbete kombineras stenkista eller dagvattenkassett med markrör, geotextil och dränerande kringfyllnad så att vatten inte blir stående intill husgrund, gångar eller garageuppfarter. Behovet uppstår ofta när äldre utkastare inte längre räcker till, när tomten byggs om eller när återkommande ytvatten ger blöta partier nära fasaden.

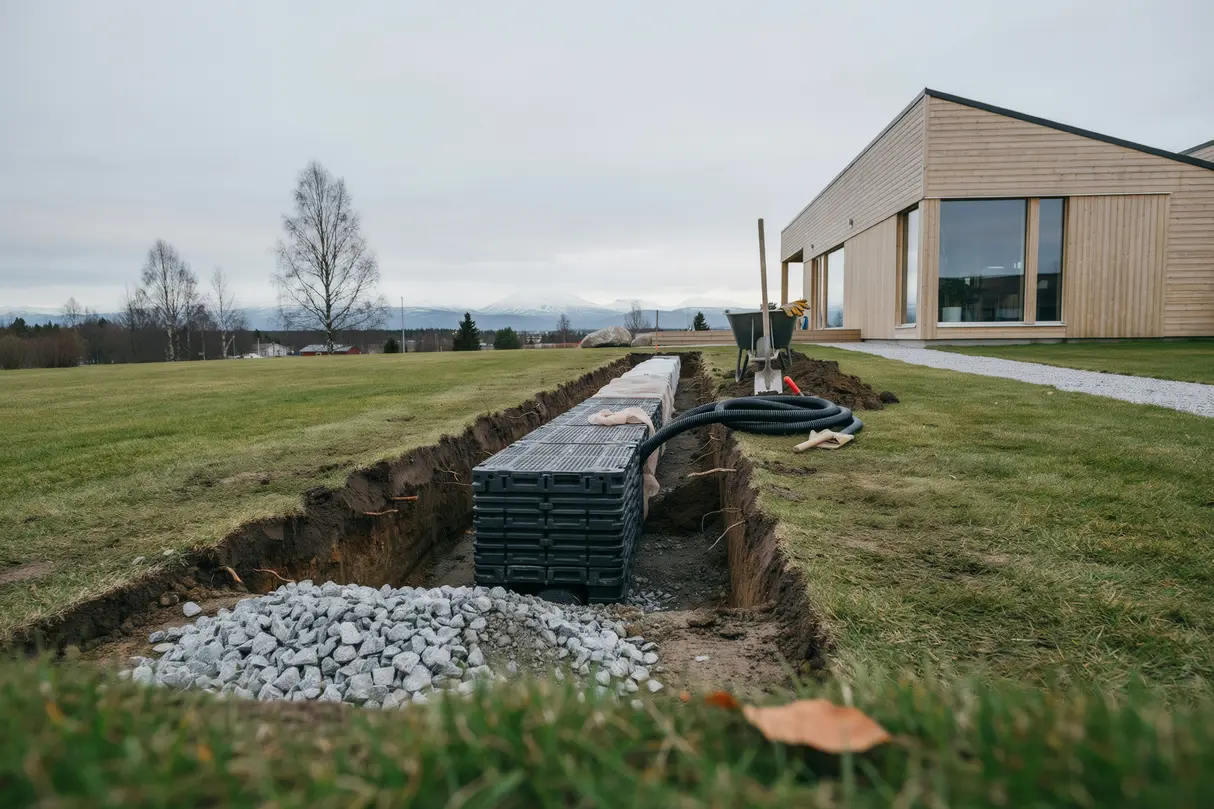

Så läggs stenkista och dagvattenkassett på villatomt i Kiruna
Markens lutning, jordart och avstånd till byggnad styr hur lösningen dimensioneras. Först kontrolleras vart vattnet kommer ifrån och hur stora mängder som behöver tas om hand vid snösmältning och kraftigt regn. På mindre tomter används ofta dagvattenkassetter eftersom de rymmer mycket vatten på begränsad yta, medan stenkista fortfarande förekommer där det finns gott om plats och marken tillåter infiltration. Schaktet placeras med tydligt avstånd från husgrunden och botten byggs upp så att magasinet ligger stabilt och inte påverkas av sättningar när marken rör sig mellan fruset och upptinat läge.
Schakt, nivåer och frostförhållanden
I Kiruna behöver schaktdjupet anpassas till lokala frostförhållanden och till hur ledningarna kan dras med jämnt fall från stuprör eller ränndalsbrunn. Ofta grävs ett schakt på omkring 1,2 till 1,8 meters djup för själva magasinet, beroende på markens uppbyggnad och hur höjderna ser ut på tomten. Där marken innehåller mycket finmaterial läggs geotextil mot schaktväggarna för att skilja jord från makadam. Ett lager tvättad makadam, ofta 16/32 eller 8/16, används som bädd och kringfyllnad. Ledningarna läggs vanligen med cirka 10 millimeter fall per meter för att vattnet ska rinna undan utan att sediment blir stående.
Val mellan stenkista och kassett
En stenkista byggs upp av dränerande stenmaterial i ett omslutande lager av geotextil, medan dagvattenkassetter består av stapelbara plastmoduler med hög hålrumvolym. Kassettlösningar väljs ofta när en uppfart, gångyta eller mindre gräsyta behöver behållas så intakt som möjligt ovanpå anläggningen. Stenkista fungerar bra där utrymmet är större och där ett något bredare schakt inte är ett problem. Oavsett lösning ansluts inkommande rör med rensmöjlighet, och i många fall kompletteras anläggningen med lövsil eller sandfång för att minska risken för igensättning.
Material, anslutningar och kontroll av funktion
För ledningsdragning används ofta markavloppsrör i dimension 110 millimeter från stuprör och mindre dränerande stråk. Om flera stuprör samlas upp kan större dimension behövas på huvudsträckan. Böjar hålls mjuka där det går, och spolmöjlighet planeras in så att systemet går att underhålla. När dagvattenkassetter monteras omsluts modulerna av geotextil innan återfyllning sker, vilket hindrar jordpartiklar från att tränga in i magasinet. Ovanpå anläggningen läggs återfyllnad i lager som packas stegvis för att undvika framtida sättningar i gräsmatta, plattor eller grusgång.
Kontroller som brukar göras under arbetet
Fallet på inkommande ledningar mäts av under schakt och före återfyllning. Inlopp, skarvar och övergångar ses över så att inget bakfall uppstår. Där arbetet berör ledningar nära byggnad eller andra installationer krävs extra hänsyn till lägen och nivåer. Arbetsmiljön vid djupare schakter hanteras enligt Arbetsmiljöverkets krav, och om dagvattenlösningen kombineras med ytor för fordon dimensioneras överbyggnaden så att kassetterna inte belastas fel. Målet är att vatten ska kunna magasineras och därefter infiltrera eller avledas i kontrollerad takt utan att marken blir mättad precis intill huset.
Det här ingår ofta
- ✓ Schakt för magasin och ledningsdragning
- ✓ Läggning av markrör med fall från stuprör eller brunn
- ✓ Montering av geotextil, makadam och kassett eller stenfyllning
- ✓ Återfyllning, packning och återställning av markyta
Material
| Material | Mängd |
| Markrör 110 mm | 8-18 m |
| Makadam 16/32 | 4-8 m³ |
| Geotextil | 20-35 m² |
| Dagvattenkassetter | 2-6 st |
Liknande dagvattenarbeten på villatomter i Kiruna
På villatomter i Kiruna behöver dagvatten ofta hanteras med hänsyn till snölaster, tjällyftning och begränsad infiltration i vissa jordlager. Arbetet omfattar därför inte bara ett magasin i mark utan också rätt placering, rätt fall på rören och en återfyllning som håller över tid. Där markytan används för gångtrafik eller lättare fordon anpassas överbyggnaden efter belastningen.
En fungerande lösning bygger på att vatten fångas upp tidigt, leds bort utan bakfall och fördelas i ett magasin som går att underhålla. Vid anslutning från flera stuprör planeras rensmöjligheter in, och där marken lutar mot huset justeras ofta även ytskikten när anläggningen återställs. ROT kan vara relevant för den här typen av markarbete när det utförs på en befintlig villa.
- ✓ Bedömning av marklutning och vattenvägar på tomten
- ✓ Schakt med hänsyn till djup, tjäle och befintliga ledningar
- ✓ Montering av stenkista eller kassettmagasin med geotextil
- ✓ Anslutning av stuprör, brunnar och markrör med rätt fall
- ✓ Återställning av gräsyta, grus eller plattläggning ovanpå schaktet
